Інструкція по налаштуванням BMS JK- B2A8S30P-HC
Інструкція з налаштування JK-BMS (B2A8S30P-HC)
Ця інструкція базується на реальних параметрах вашої системи 4S LiFePO4 ємністю 314Ah. Будьте уважні: невірні параметри можуть призвести до виходу акумулятора з ладу.

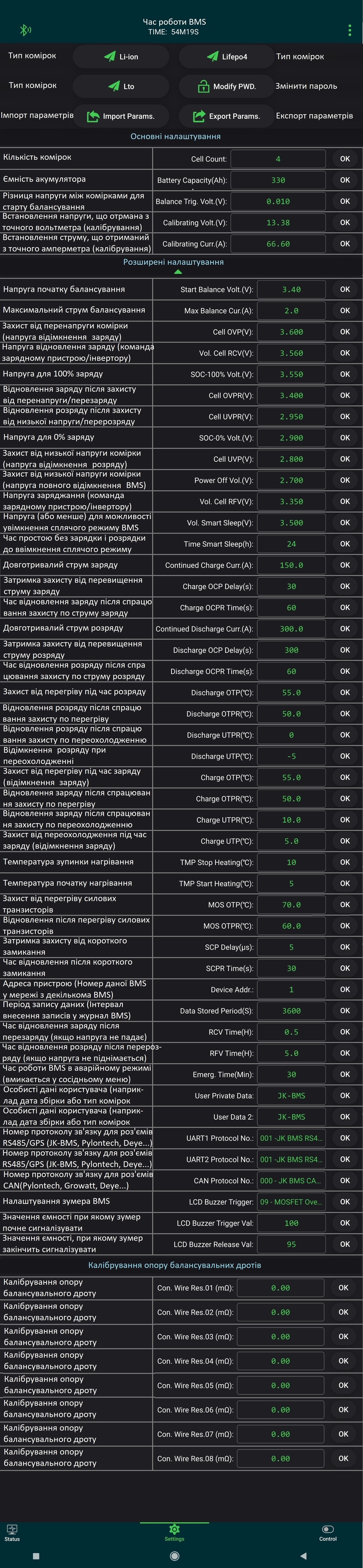

1. Основні налаштування (Basic Settings)
| Параметр | Значення та рекомендація |
|---|---|
| Cell Count | 4. Вказує на кількість послідовно з'єднаних комірок (12В система). |
| Battery Capacity | 314 Ah. Реальна ємність вашого акумулятора для правильного розрахунку SOC (залишку заряду). |
| Balance Trig. Volt | 0.010 V. Балансир увімкнеться, коли різниця між найсильнішою та найслабшою коміркою перевищить 10 мВ. |
2. Порогові значення напруги (Voltage Protection)
| Cell OVP / OVPR | Захист: 3.600V / Відновлення: 3.500V. Це безпечна верхня межа для LiFePO4. |
| Start Balance Volt | 3.40 V. Балансування починається лише в кінці заряду. Це правильно, балансувати розряджений LiFePO4 неможливо. |
| SOC 100% / 0% Volt | 100% = 3.550V / 0% = 2.900V. Межі, за якими BMS калібрує лічильник відсотків заряду. |
| Cell UVP / UVPR | Захист: 2.800V / Відновлення: 3.000V. Нижня межа розряду. Нижче 2.8В розряджати не рекомендовано. |
| Power Off / Smart Sleep | 2.700V / 2.500V. Напруги, при яких BMS повністю вимикається для самозбереження. |
3. Налаштування струму (Current Settings)
- Max Balance Curr: 2.0 A. Потужний активний балансир, ідеально для ємності 314Аг.
- Continued Charge Curr: 150.0 A. Максимальний струм, який BMS дозволяє приймати від зарядного пристрою.
- Continued Discharge Curr: 300.0 A. Максимальне постійне навантаження (інвертор тощо).
- SCP Delay (Short Circuit): 5 µs. Захист від короткого замикання. Дуже швидке спрацювання для захисту транзисторів.
4. Температурний захист (Temperature)
| Charge UTP (Low Temp) | 5.0 °C. Критично важливо: LiFePO4 не можна заряджати при температурі нижче 0°C. |
| Discharge UTP | -5.0 °C. Дозволяє користуватися акумулятором на розряд при невеликому морозі. |
| MOS OTP | 75.0 °C. Захист самих ключів BMS від перегріву при великих токах. |
5. Опір балансувальних дротів (Con. Wire Res.)
Цей розділ (Con. Wire Res. 01-04) показує внутрішній опір дротів від BMS до комірок.
Порада: Якщо значення на одній з комірок значно вище за інші (наприклад, 10+ mΩ), це свідчить про поганий контакт (недотягнута гайка або окислення). Це призведе до помилок балансування!
* Після зміни будь-якого параметру обов'язково натискайте кнопку "OK" навпроти нього для збереження налаштувань у пам'ять BMS.
