Вимірювання характеристик. Тестування підсилювача для наушників, А клас Mini
| Тестований пристрій | Підсилювач для навушників, А клас mini |
| Режим роботи | 24-bit, 48 kHz |
| Звуковий інтерфейс | E-MU1616m |
| Маршрут сигналу | E-MU1616m>Підсилювач для навушників, А клас mini>E-MU1616m |
| Напруга живлення змінна | 18В...0...18В |
| Навантаження | 68 Ом |
| Потужність при тестуванні | 0,04Вт |
| Максимальна потужність | 0,5Вт |
| Операційний підсилювач | NE5532 |
| Фільтр 20 Гц - 20 кГц | ТАК |
| Нормалізація сигналу | ТАК |
| Зміна рівня | -0.5 дБ / -0.5 дБ |
| Режим МОНО | НІ |
| Частота сигналу калибрації, Гц | 1000 |
| Полярність | вірна/вірна |
Загальні результати
| Нерівномірність АЧХ (в диапазоні 40 Гц - 15 кГц), дБ | +0.06, -0.07 |
Відмінно |
| Рівень шуму, дБ (А) | -103.3 |
Відмінно |
| Динамічний діапазон, дБ (А) | 103.2 |
Відмінно |
| Гармонійні спотворення, % | 0.00786 |
Дуже добре |
| Гармонійні спотворення + шум, дБ(A) | -79.4 |
Добре |
| Інтермодуляційні спотворення + шум, % | 0.00731 |
Відмінно |
| Взаємопроникнення каналів, дБ | -69.0 |
Добре |
| Інтермодуляції на 10 кГц, % | 0.00737 |
Відмінно |
| Загальна оцінка | Дуже добре |
Частотна характеристика
Лівий |
Правий |
|
| Від 20 Гц до 20 кГц, дБ | -0.17, +0.02 |
-0.16, +0.06 |
| Від 40 Гц до 15 кГц, дБ | -0.10, +0.02 |
-0.07, +0.06 |
Рівень шуму
Лівий |
Правий |
|
| Потужність RMS, дБ | -102.2 |
-102.2 |
| Потужність RMS, дБ (A) | -103.3 |
-103.3 |
| Піковий рівень, дБ | -79.3 |
-79.7 |
| Зсув DC, % | -0.0 |
-0.0 |
Динамічний діапазон
Лівий |
Правий |
|
| Динамічний діапазон, дБ | +102.1 |
+102.2 |
| Динамічний діапазон, дБ (А) | +103.2 |
+103.3 |
| Зсув DC, % | +0.00 |
-0.00 |
Гармонійні спотворення + шум (-3 дБ)
Лівий |
Правий |
|
| Гармонійні спотворення, % | 0.00803 |
0.00769 |
| Гармонійні спотворення + шум , % | 0.00824 |
0.00790 |
| Гармонійні спотворення + шум (A-зваж.), % | 0.01093 |
0.01046 |
Інтермодуляційні спотворення
Лівий |
Правий |
|
| Інтермодуляційні спотворення + шум, % | 0.00747 |
0.00715 |
| Інтермодуляційні спотворення + шум (A-зваж.), % | 0.00582 |
0.00555 |
Взаємопроникнення стереоканалів
Лівий |
Правий |
|
| Проникнення на 100 Гц, дБ | -70 |
-70 |
| Проникненняна 1000 Гц, дБ | -68 |
-68 |
| Проникнення на 10000 Гц, дБ | -53 |
-52 |
Інтермодуляційні спотворення (змінна частота)
Лівий |
Правий |
|
| Інтермодуляційні спотворення + шум на 5000 Гц, | 0.00914 |
0.00866 |
| Інтермодуляційні спотворення + шум на 10000 Гц, | 0.00656 |
0.00639 |
| Інтермодуляційні спотворення + шум на 15000 Гц, | 0.00679 |
0.00670 |
Висновки
| Схема симетричного підсилювача на комплементарних транзисторах стала вже "класикою", яка довела не тільки право на існування,
але і завоювала серця і вуха величезної кількості меломанів. Буфер на ОУ дозволяє трохи змінювати характер і якість звучання з заміною чіпа.

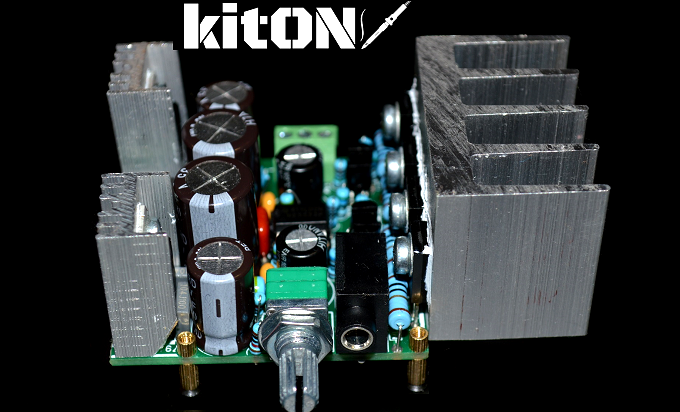

Підсилювач зібраний на DIP елементах, який вдалося розмістити на платі всього 5х5см. Придушення гармонік і шуму на дуже високому рівні.
Незважаючи на масивні радіатори, підсилювач досить сильно нагрівається, в зв'язку з чим, потрібно передбачити хорошу вентиляцію корпусу.
Резюме: Чудовий, транзисторний підсилювач з високою якістю звучання. Підсилювач підійде для тих, хто хоче дізнатися, як звучить Lehmann Audio Black Cube, а також обмежене місце в корпусі. Купити підсилювач можна у нас в магазині kit-amp.com. Для розкриття потенціалу даного підсилювача рекомендуються як джерело сигналу, так і навушники досить високого рівня |
