Інструкція по налаштуванням BMS JK- B2A8S20P-HC

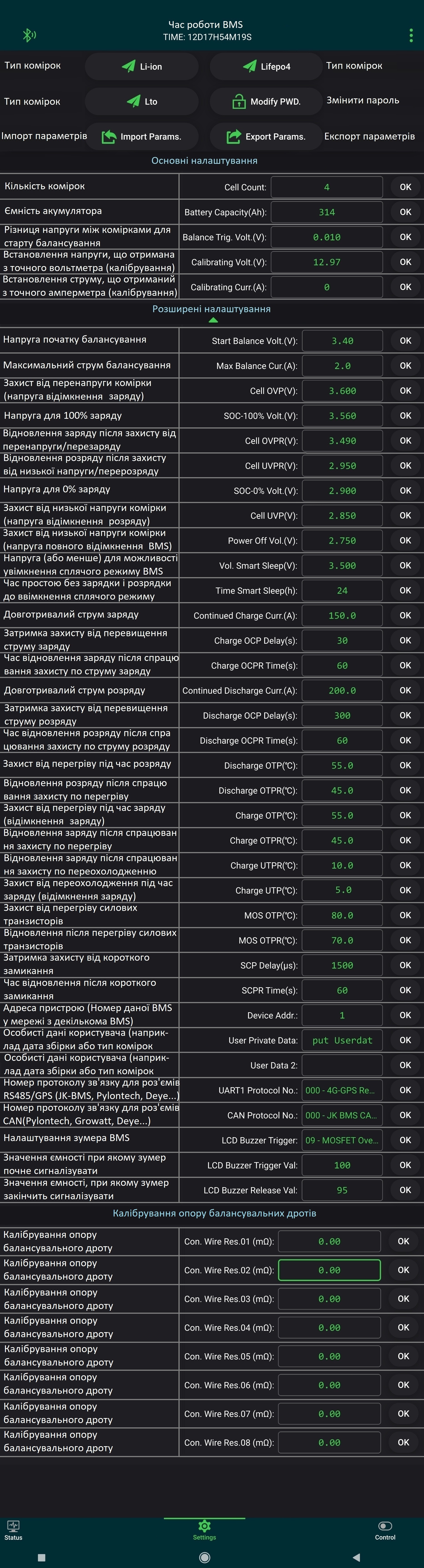

Інструкція з налаштування JK-BMS (B2A8S20P)
Ця інструкція базується на параметрах для 4-х комірок (12В система) LiFePO4. Будьте уважні: невірні параметри можуть пошкодити акумулятор.
1. Основні налаштування (Basic Settings)
| Параметр | Роз'яснення та рекомендації |
|---|---|
| Cell Count (Кількість комірок) | Вкажіть фізичну кількість комірок. Для 12В — це 4, для 24В — 8. |
| Battery Capacity (Ємність) | Номінальна ємність вашого банку в Аг (наприклад, 304Ah). |
| Balance Trig. Volt (Поріг балансування) | Різниця напруги між комірками, при якій почнеться балансування. Рекомендовано: 0.005V – 0.01V. |
| Calibrating Volt/Curr (Калібрування) | Використовується для підстроювання показників BMS під точний мультиметр. Якщо значення збігаються, не чіпайте. |
2. Налаштування напруги (Voltage Settings)
| Start Balance Volt | Напруга, при якій вмикається балансир. Для LiFePO4 оптимально 3.40V - 3.45V (балансувати на "низах" немає сенсу). |
| Max Balance Curr | Струм балансування. Для активного балансира JK зазвичай ставлять 0.6A - 2.0A залежно від моделі. |
| Cell OVP (Захист від перезаряду) | Верхня межа відключення заряду однієї комірки. Рекомендовано: 3.65V. |
| SOC 100% / 0% Volt | Точки відліку для відображення відсотка заряду. 100% = 3.55V, 0% = 3.00V. |
| Cell UVP (Захист від розряду) | Нижня межа відключення розряду. Рекомендовано: 2.50V - 2.80V. |
| Power Off / Smart Sleep | Напруга повного вимкнення BMS для захисту від саморозряду. Ставте близько 2.75V. |
3. Струм та Захист (Current & Protection)
- Continued Charge/Discharge Curr: Вкажіть максимальний струм згідно з даташитом комірок та потужністю вашої BMS (наприклад, 150A / 200A).
- OCP Delay: Затримка спрацювання захисту по струму (зазвичай 30-60 сек).
- SCP Delay (Short Circuit): Захист від короткого замикання. Дуже короткий час (мікросекунди). Не змінюйте без потреби!
4. Температурний захист
Важливо для LiFePO4: не заряджати при мінусовій температурі!
| Charge UTPS | Захист від зарядки при низькій темп. Ставте 0°C або +5°C. |
| MOS OTP | Захист ключів BMS від перегріву. Рекомендовано не більше 85°C. |
5. Опір балансувальних дротів (Con. Wire Res.)
Цей розділ (Con. Wire Res. 01-08) показує внутрішній опір дротів, які йдуть від BMS до кожної комірки.
Рекомендації:
- В ідеалі значення мають бути близькими до 0.00 mΩ або однаковими між собою.
- Якщо одна з цифр значно вища за інші (наприклад, 15.2 mΩ проти 0.5 mΩ), це свідчить про поганий контакт на клемі або занадто довгий/тонкий дріт.
- Великий опір дротів призводить до помилок у вимірюванні напруги та некоректного балансування. Перевірте затискання гайок!
* Після внесення змін обов'язково натискайте кнопку "OK" навпроти кожного пункту, щоб зберегти налаштування в пам'ять BMS.
