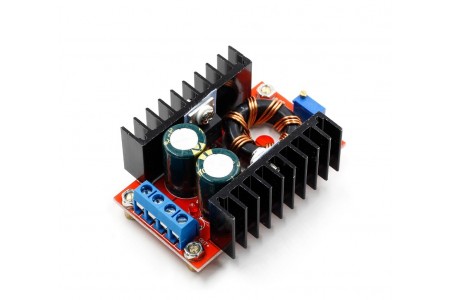

Повышающий преобразователь 150W предназначен для изменения выходного напряжения постоянного тока. С помощью данного модуля можно спроектировать блок питания, обеспечить питание мощных светодиодов и т.д. Также конвертер напряжения подойдет для ремонта электронных устройств или зарядки различных портативных устройств.
Перед подключением модуля к устройству необходимо отрегулировать значение выходного напряжения с помощью многооборотного подстроечного резистора. Микросхема модуля обладает защитой от перегрева (отключается при большой температуре) и ограничением рабочего тока. Максимальна выходная мощность преобразователя напряжения составляет 100 Вт, а выходная сила тока 6 А при обычном охлаждении. Коэффициент пульсаций 2%, а КПД составляет до 94%. Радиатор уже вмонтирован на корпусе микросхемы. В случае, если мощность модуля превышает 100 Вт, а сила тока 6 А, то необходимо установить дополнительное охлаждение. Максимальная мощность с дополнительным охлаждением составляет 150 Вт, соответственно сила тока 10 А.
Подключается преобразователь к винтовым клеммам достаточно просто. Назначения выводов клемм:
IN+: входное напряжение 10- 32 В
IN-: «земля»
OUT+: выходное напряжение 12 - 35 В
OUT-: «земля»
Диапазон входного напряжения постоянного тока преобразователя составляет от 10 до 32 В, а выходного напряжения от 12 до 35 В. Сигнализирует о подаче питания на модуль красный светодиод, который подключён к шинам питания.
Внимание: защиты от КЗ (короткого замыкания) и неправильной полярности нет.
