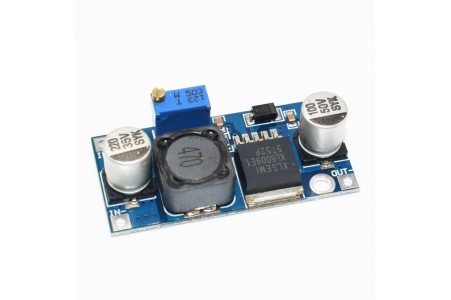

Повышающий DC/DC стабилизатор XL6009 напряжения собран в виде модуля на базе микросхемы XL6009. Плата имеет подстроечный, много оборотистый резистор для точной установки выходного напряжения. Конвертер увеличивает входное напряжение постоянного тока от 3 до 32V с регулятором выходного напряжения в диапазоне от 5 до 35V. Данный преобразователь модульного типа можно использовать в качестве небольшого блока питания, устройства заряда аккумуляторов, питания самых разных электронных устройств. Такой преобразователь является хорошим решение для питания схем с большей разницей между входным и стабилизируемым напряжением (падением напряжения). Модуль имеет низкий ток потребления и небольшое выделение тепла. Для подключения входного и выходного напряжения конвертер имеет по две клеммы следующего назначения:
IN+ и IN- : входное напряжение 3 - 32 В
OUT+ и OUT- : выходное напряжение 5 - 35 В
