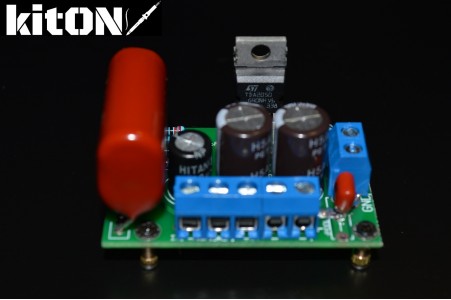

Качественный усилитель на базе ОРИГИНАЛЬНОЙ и давно снятой с производства микросхемы, TDA2050 от STM.
Помимо оригинальной микросхемы в усилителе используются только качественные компоненты.

По умолчанию схема собрана с использованием разделительного конденсатора на входе, однако в большинстве случаев можно обойтись без него, при этом постоянное напряжение на выходе не превышает 0,015-0,020В, что вполне нормально. А освободившийся качественный конденсатор можно использовать для шунтирования биполярного электролитического конденсатора в цепи ООС. Данное включение дает двойной положительный эффект: 1 устраняется влияние входного разделительного конденсатора; 2 улучшается качество биполярного электролита в ООС. На звуке это отражается повышением детальности на ВЧ и расширением полосы на НЧ.
На плате предусмотрены оба подключения:
1. Подключение с разделительным конденсатором - сигнал подается на контакт (IN), на обратной стороне припаивается перемычка (J).
2. Подключение без разделительного конденсатора - сигнал подается на контакт (IN'), на обратной стороне припаиваются обе перемычки (J').

Доступна версия Премиум. Отличается установкой прецизионных, супер качественных компонентов:
Разделительные конденсаторы - Epcos или WIMA
Резисторы - Vishay DALE

В комплекте стойки с болтами М2 для установки в корпус, а также слюдяные прокладки, изолирующие шайбы и термопаста для установки на радиатор.

Напряжение питания +/-10В - +/- 28В
Мощность зависит от напряжения и тока 15-25W
Измерения
Напряжение питания двухполярное -25В...0...+25В
Нагрузка

4 Ом

Мощность максимальная, Вт 34
Мощность при тестировании, Вт 9
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.05, -0.02
Уровень шума, дБ (А) -102.4
Динамические диапазон, дБ (А) 102.4
Гармонические искажения, % 0,0150
Гармонические искажения + шум, дБ(A) -73.9
Интермодуляционные искажения + шум, % 0,0140
Интермодуляции на 10 кГц, % 0,0190
Страница Измерений Усилителя

TDA2050 (STM), тестирование усилителя . Измерение характеристик

Общие характеристики
Вес, кг

0,030

Встроенная защита - Да
Класс усилителя AB
Количество каналов mono
Коэфициент усиления 33
Микросхема TDA2050
Напряжение питания, максимальное (двухполярное/постоянное) DC 28V
Напряжение питания, минимальное (двухполярное/постоянное) DC 10V
Размер модуля ДхШхВ, мм

33x50x25
