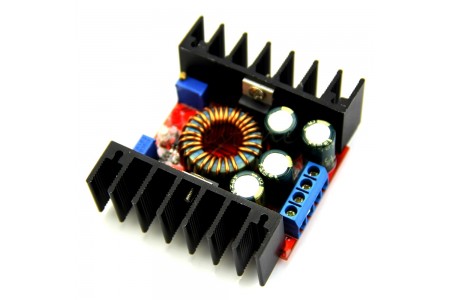

Импульсный понижающий преобразователь 300W DC-DC предназначен для изменения выходного напряжения. С помощь данного модуля можно регулировать не только входное напряжение, но и силу тока. Изменение выходных параметров понижающего преобразователя осуществляется с помощью многооборотных подстроечных резисторов. Размеры преобразователя достаточно малы, поэтому его можно использовать в малогабаритных устройствах. Применять данный конвертер напряжения можно как драйвер мощных светодиодов, зарядное устройство аккумуляторов с большой емкостью и т.д. Заменив подстроечные резисторы на переменные, и добавив вольтметр с амперметром, получится качественный и при этом недорогой лабораторный блок питания.
Плата модуля спроектирована на базе микросхемы XL4016, диодной сборки MBR20100CT, операционного усилителя LM358 и прочих вспомогательных компонентов. ШИМ-контроллер закреплен на корпусе радиатора. В целях безопасности они разделены изоляцией. Благодаря диодной сборке MBR20100CT на выходе платы может присутствовать довольно большой ток. Максимальная выходная сила тока составляет 10 А. При снижении силы тока на 1/10 от входного значения, загорает светодиод, который подключен к шинам входного и выходного напряжения. Рабочая частота модуля составляет 300 кГц.
Модуль имеет защиту от короткого замыкания и перегрева. КПД преобразователя составляет 95%.
На плате имеется 4 вывода:
IN+: входное напряжение питания 7 - 32 В
IN-: «земля»
OUT+: выходное напряжение питания 1,25 - 28 В
OUT-: «земля»
Подается питание от внешнего источника постоянного тока. Диапазон входного напряжения питания преобразователя составляет от 7 до 32 В. Диапазон выходного напряжения преобразователя составляет от 1,25 до 28 В.
