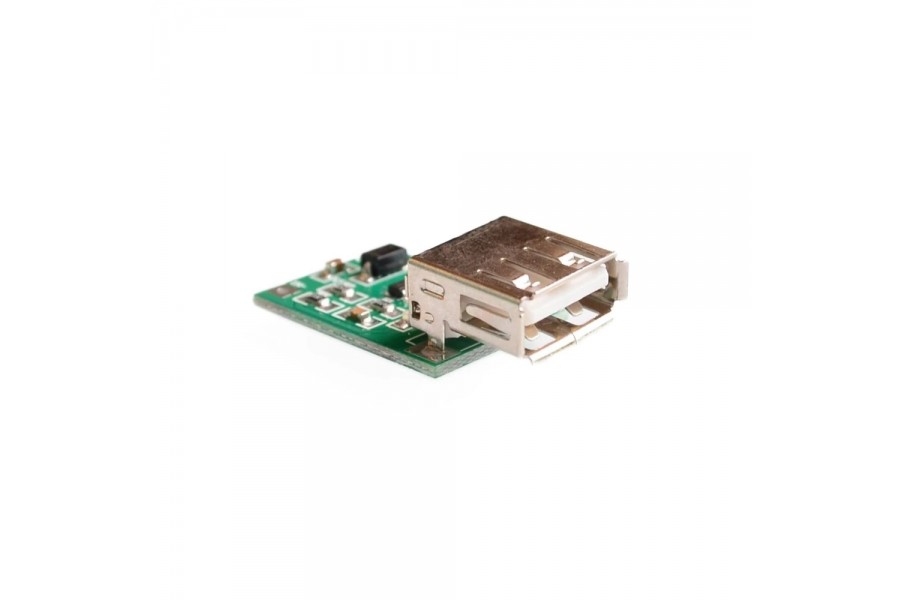

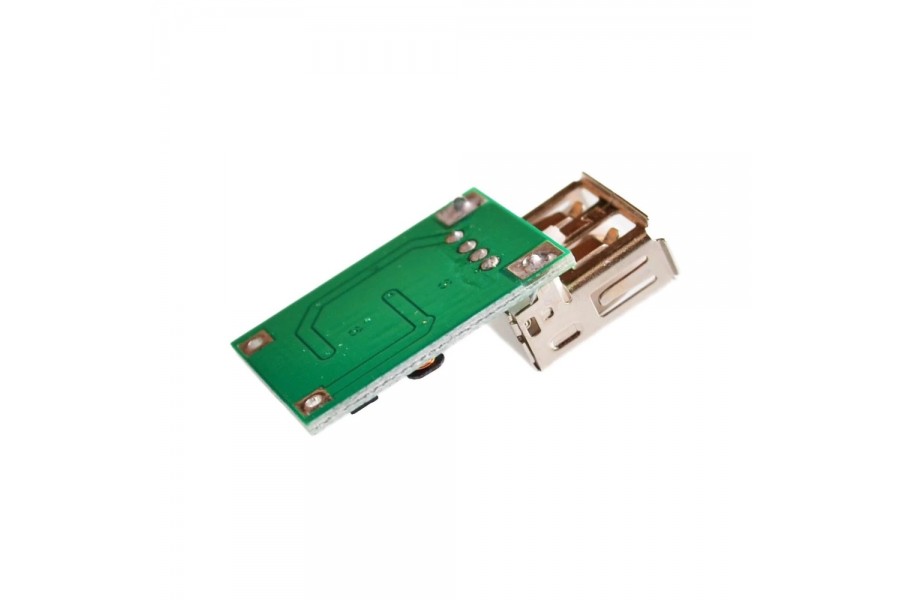

Модуль предназначен для преобразования входного напряжения 0,9 - 5В в выходное 5В. Особенностями данного модуля являются: небольшая стоимость и очень малые размеры платы. Благодаря этим преимуществам преобразователь напряжения постоянного тока можно использовать в конструировании портативной зарядки, фонариках и прочих подобных устройствах.
При малом количестве электронных компонентов конвертер способен поддерживать стабильное напряжение на выходе модуля. Максимальный выходной ток преобразователя напряжения составляет 600 мА, а КПД (коэффициент полезного действия) до 95%. Также модуль обладает небольшой пульсацией выходного напряжения, которая не превышает 30 мВ. Модуль не обладает защитой от переполюсовки, поэтому необходимо внимательно следить за полярностью при подключении внешнего источника питания.

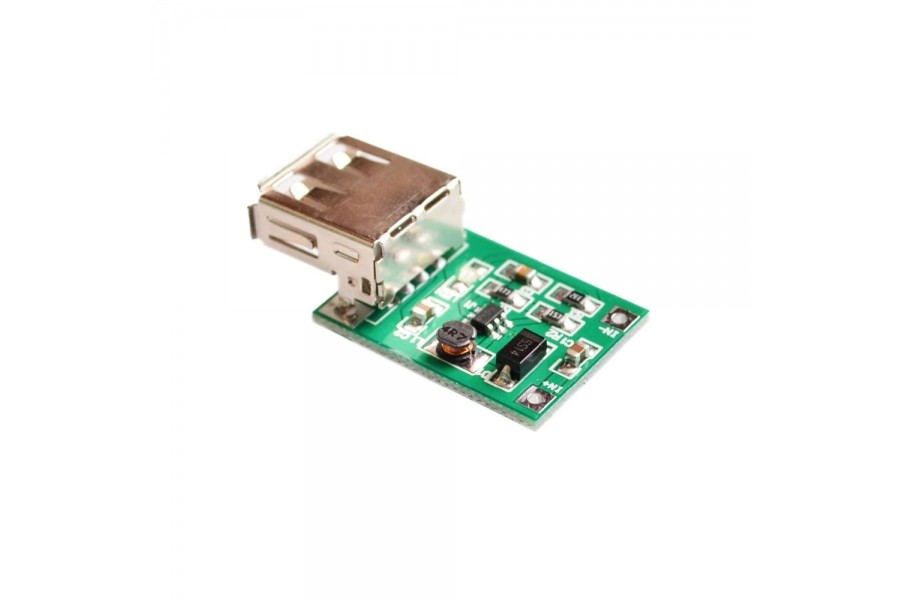

Подключается внешний источник питания постоянного тока к выводам IN+ и IN- с помощью пайки, а подача выходного напряжения на устройство происходит с помощью USB-разъёма. Назначения выводов:
IN+: входное напряжение 0,9 - 5 В
IN-:
общий провод («земля») внешнего источника питания
Диапазон входного напряжения постоянного тока составляет от 0,9 до 5 В, а выходного напряжения преобразователя составляет 5 В.
