Від якості живлення залежить якість звучання підсилювача. Безумовно, є межі, що накладаються рештою частин, але загалом, до блоків живлення підсилювачів пред'являються досить високі вимоги. В умовах обмеженого простору всередині корпусу також зростають вимоги до температурної стійкості/стабільності деталей, що застосовуються. У ряді високоякісних підсилювачів класу A та AB, якість блоку живлення безпосередньо відображається на якості роботи цих підсилювачів, рівні спотворень та перешкод у цілому. Поліпшення якості блоків живлення досягається застосуванням стабілізаторів, CRC, СLC та інших фільтрів для згладжування пульсацій напруги живлення. Даний тип фільтра (CRC) дозволяє отримати пульсації вихідної напруги в 5-10разів менші, ніж при використанні C-фільтра з ідентичною сумарною ємністю конденсаторів.

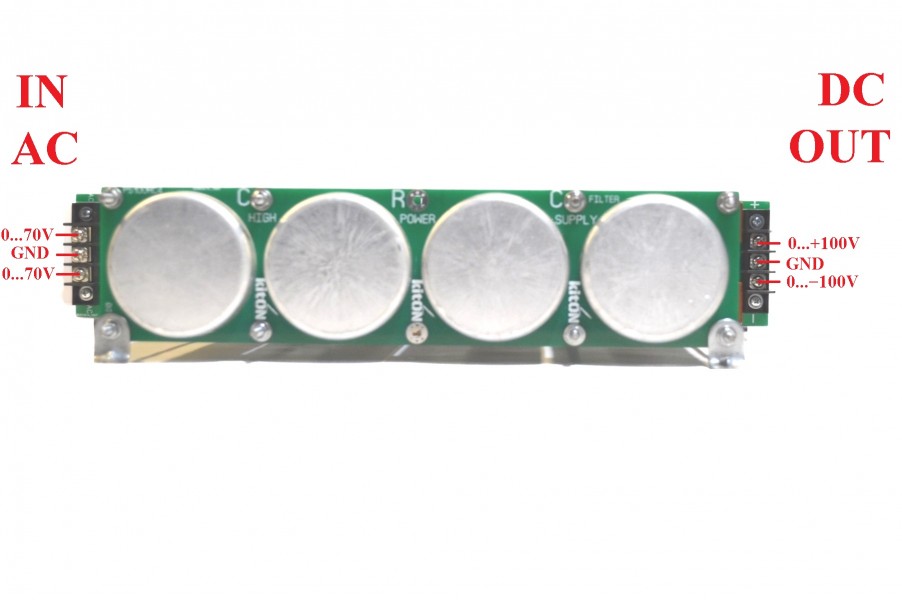

Блок живлення розрахований на підключення до двох вторинних обмоток трансформатора зі з'єднанням в середній точці та максимальною змінною напругою AC70V-0-70V

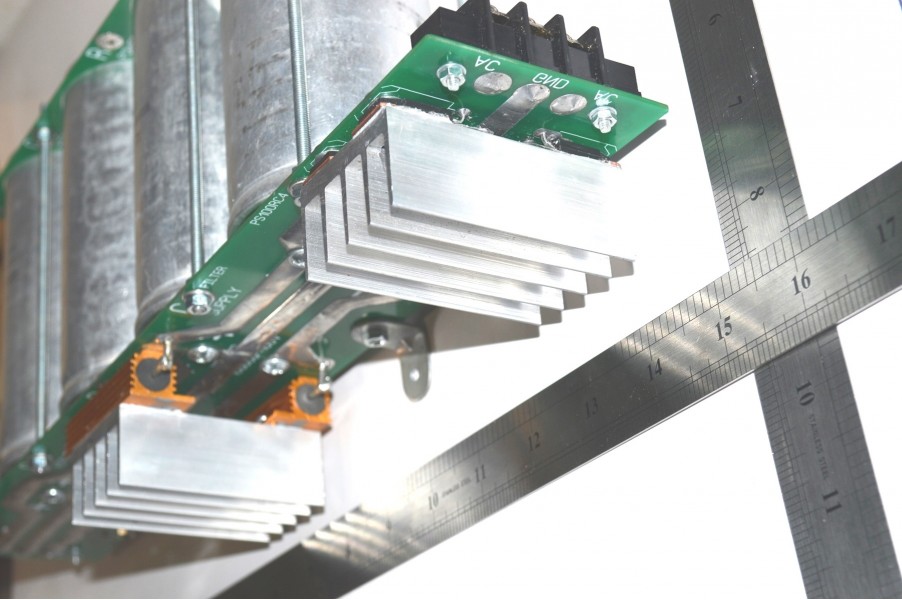

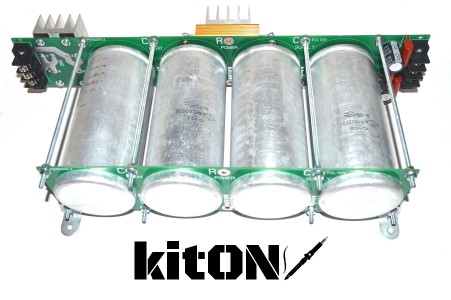

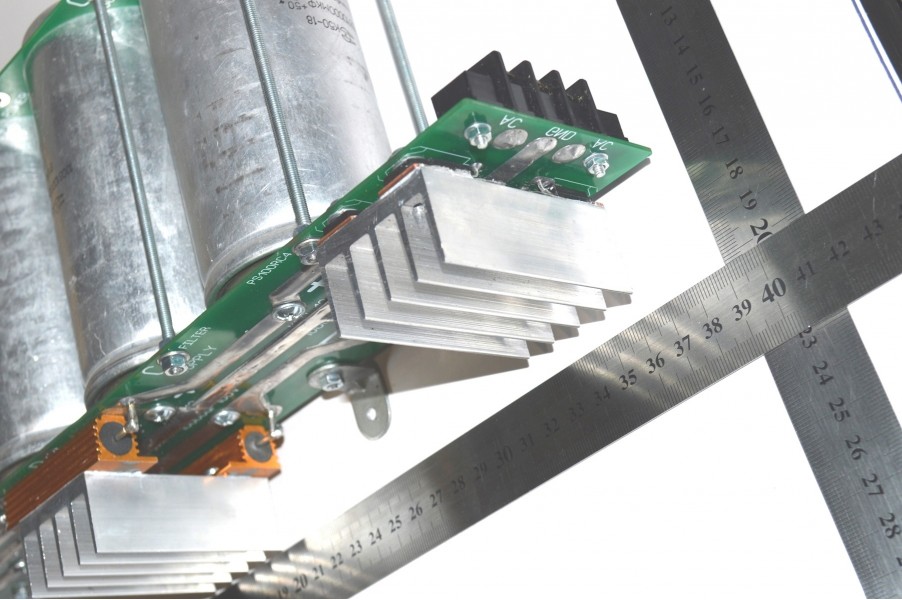

Діоди мосту 4 оригінальні ультрашвидкі діодні зборки на 20А «D92-02» для зварювальних інверторів корпусі ТО247, виходи БП зашунтовані якісними плівковими, поліпропіленовими конденсаторами. Резистори CRC фільтра, потужністю 50Вт та діоди випрямляча встановлені на радіатори охолодження, що підвищує надійність та дозволяє використовувати дані блоки живлення з постійним навантаженням у відносно закритих корпусах. У блоці живлення використовуються нові конденсатори К50-18, 100В - 10000мкф, зняті зі зберігання. Перед складанням модуля, дані конденсатори проходять формування на робочих напругах і повністю готові до роботи. Середня ємність конденсаторів К50-18 становить 12000мкФ, звідси загальна ємність конденсаторів БП збільшується на 8000мкФ як бонус.
Не рекомендується використовувати блок живлення на напрузі вище AC70V-0-70V, так як стрибки напруги в мережі живлення можуть вивести з ладу електролітичні конденсатори.
Оптимальна змінна напруга AC 65V-0-65V
ОБОВ'ЯЗКОВО рекомендується підключення через систему м'якого старту, т.к. при включенні блоку живлення конденсатори розряджені і в початковий (короткочасний) момент струм зарядки конденсаторів практично дорівнює струму КЗ.
Додатковою перевагою застосування CRC фільтра є підвищення безпеки електронного пристрою в цілому, так як найбільш «слабким» місцем блоку живлення є саме резистор фільтра, який при КЗ на виході блоку живлення перегорає, і таким чином, виконує роль запобіжника.
Модуль розрахований на роботу як звичайний C фільтр з видаленням резисторів фільтра та мінімальними переробками. У деяких підсилювачах вплив застосування фільтра CRC настільки очевидний, що будуть наведені виміри подібного підсилювача з даним блоком живлення у виконаннях C і CRC фільтрів.
У комплекті 4 куточки для кріплення в корпус.
Діодний міст 20A
Ємність 48 000мкФ (24000мкФ на плечі)
