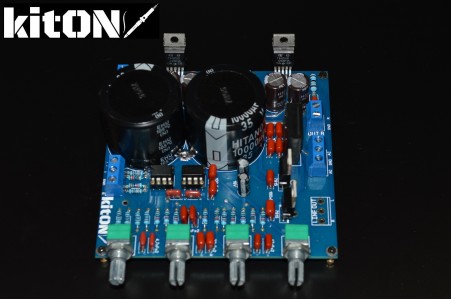

На небольшого размера плате, удалось разместить полноценный блок питания, а значит подключение питания осуществляется непосредственно к вторичным обмоткам трансформатора с отводом от середины. А также на плате размещен прекрасно звучащий темброблок, с регулировкой громкости/НЧ/СЧ/ВЧ, что позволит подстроить тональный баланс для любого меломана.
Используются ОРИГИНАЛЬНЫЕ микросхемы TDA2050 ST, а также исключительно качественные компоненты!
Напряжение питания переменное 2х9...18В с соединением в средней точке.
Мощность зависит от напряжения и тока нагрузки 10-25W
| Измерения | |
| Напряжение питания переменное | 20В...0...20В |
| Нагрузка | 4 Ом |
| Мощность максимальная, Вт | 34 |
| Мощность при тестировании, Вт | 9 |
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.05, -0.02 |
| Уровень шума, дБ (А) | -102,4 |
| Динамические диапазон, дБ (А) | 102,4 |
| Гармонические искажения, % | 0,0150 |
| Гармонические искажения + шум, дБ(A) | -73,9 |
| Интермодуляционные искажения + шум, % | 0,0140 |
| Взаимопроникновение каналов, дБ | -74,7 |
| Интермодуляции на 10 кГц, % | 0,0190 |
| Страница Измерений Усилителя |
|
| Страница Измерений Темброблока |
|
| Общие характеристики | |
| Вес, кг | 0,177 |
| Встроенная защита - | Да |
| Класс усилителя | AB |
| Количество каналов | stereo |
| Коэфициент усиления | 43 |
| Микросхема | TDA2050 |
| Напряжение питания, максимальное (двухполярное/постоянное) DC | 28V |
| Напряжение питания, максимальное (переменное/2 плеча по) AC | 18V |
| Напряжение питания, минимальное (двухполярное/постоянное) DC | 18V |
| Напряжение питания, минимальное (переменное/2 плеча по) AC | 10V |
| Размер модуля ДхШхВ, мм | 100x100x40 |
TDA2050 оригинал от STM, стерео усилитель с темброблоком
- Производители kitON
- Код Товара: M05TMS-01
- Наличие: В наличии
-
1770.00грн.
Доступные варианты
