Измерение характеристик. Тестирование регулятора громкости PT2256
| Тестируемое устройство | Регулятор громкости PT2256 |
| Режим работы | 24-bit, 48 kHz |
| Звуковой интерфейс | E-MU1616m |
| Маршрут сигнала | E-MU1616m>Регулятор громкости PT2256>E-MU1616m |
| Напряжение питания постоянное | 12В |
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -0.5 дБ / -0.5 дБ |
| Режим МОНО | НЕТ |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.94, -1.09 |
Средне |
| Уровень шума, дБ (А) | -96.3 |
Отлично |
| Динамические диапазон, дБ (А) | 96.4 |
Отлично |
| Гармонические искажения, % | 0.025 |
Хорошо |
| Гармонические искажения + шум, дБ(A) | -69.7 |
Средне |
| Интермодуляционные искажения + шум, % | 0.023 |
Хорошо |
| Взаимопроникновение каналов, дБ | -71.9 |
Хорошо |
| Интермодуляции на 10 кГц, % | 0.022 |
Хорошо |
| Общая оценка | Хорошо |

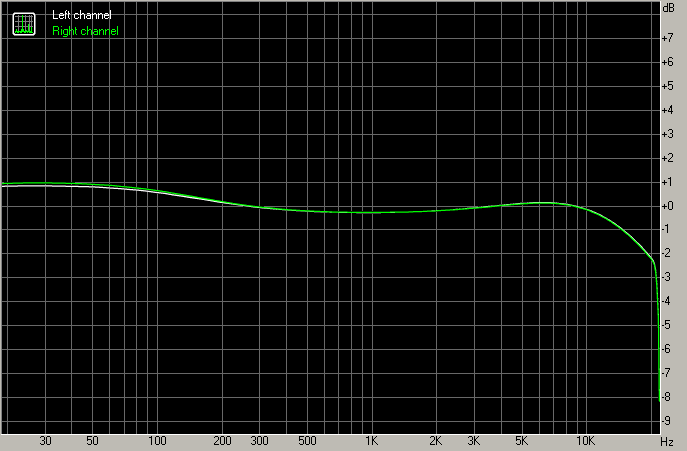

Частотная характеристика
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | -2.19, +0.84 |
-2.24, +0.96 |
| От 40 Гц до 15 кГц, дБ | -1.06, +0.83 |
-1.09, +0.94 |

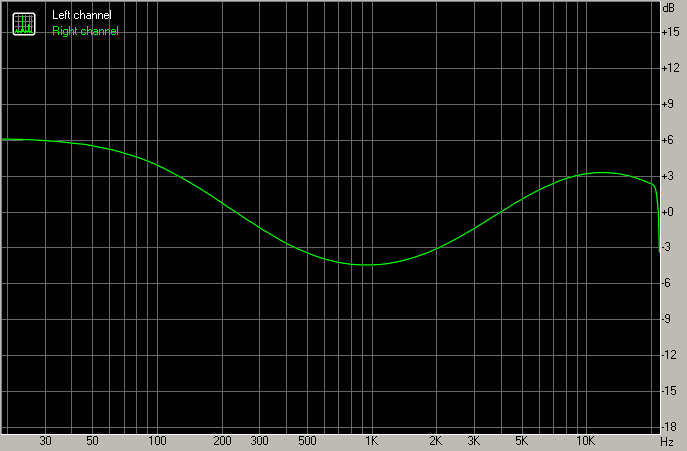

Частотная характеристика, тонкомпенсация
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | -4.43, +6.08 |
-4.43, +6.08 |
| От 40 Гц до 15 кГц, дБ | -4.43, +5.77 |
-4.43, +5.77 |

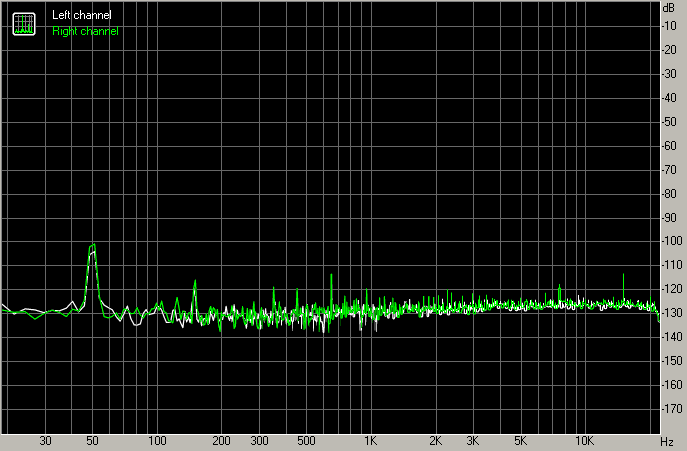

Уровень шума
Левый |
Правый |
|
| Мощность RMS, дБ | -95.3 |
-94.5 |
| Мощность RMS, дБ (A) | -96.6 |
-96.1 |
| Пиковый уровень, дБ | -74.1 |
-75.0 |
| Смещение DC, % | +0.0 |
+0.0 |

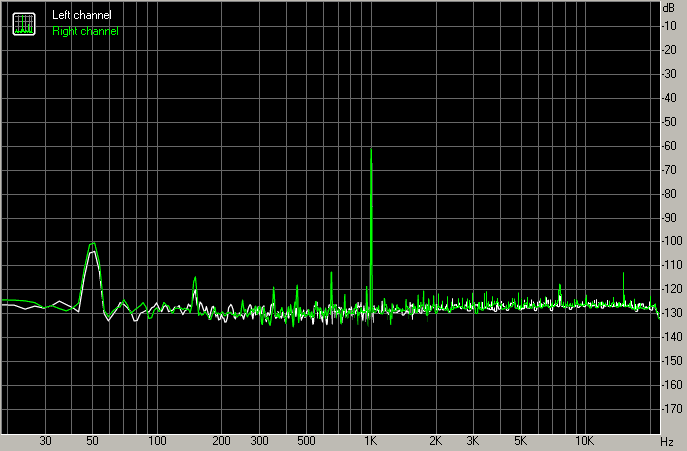

Динамический диапазон
Левый |
Правый |
|
| Динамический диапазон, дБ | +95.4 |
+94.6 |
| Динамический диапазон, дБ (А) | +96.6 |
+96.2 |
| Смещение DC, % | +0.00 |
-0.00 |

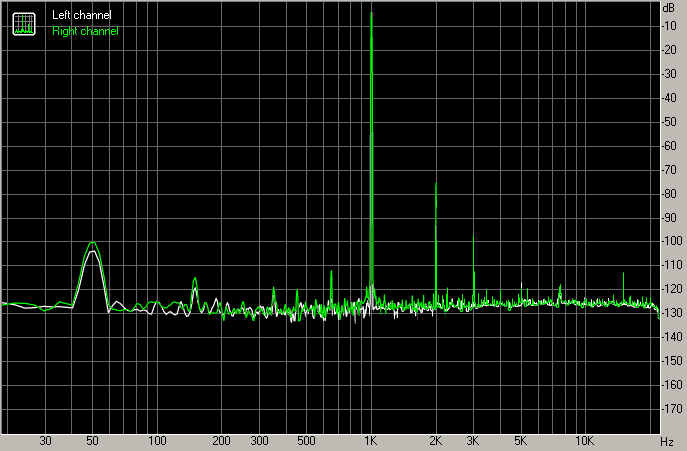

Гармонические искажения + шум (-3 дБ)
Левый |
Правый |
|
| Гармонические искажения, % | 0.02449 |
0.02563 |
| Гармонические искажения + шум , % | 0.02475 |
0.02596 |
| Гармонические искажения + шум (A-взвеш.), % | 0.03207 |
0.03360 |

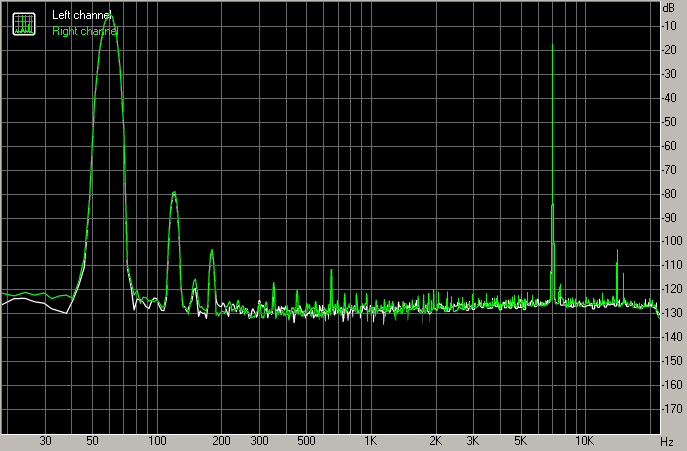

Интермодуляционные искажения
Левый |
Правый |
|
| Интермодуляционные искажения + шум, % | 0.02239 |
0.02415 |
| Интермодуляционные искажения + шум (A-взвеш.), % | 0.01424 |
0.01493 |

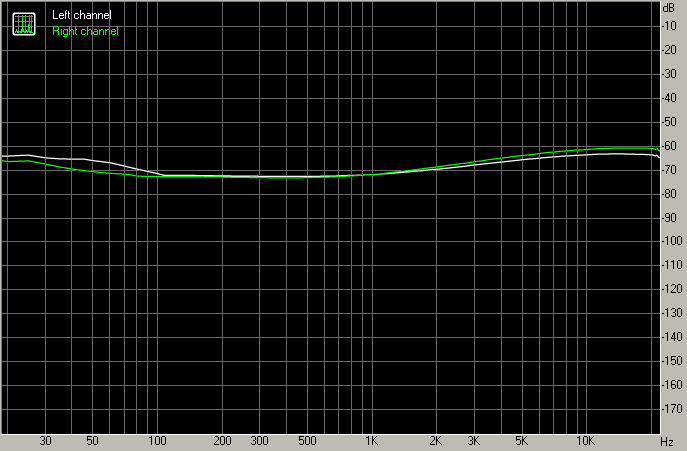

Взаимопроникновение стереоканалов
Левый |
Правый |
|
| Проникновение на 100 Гц, дБ | -70 |
-72 |
| Проникновение на 1000 Гц, дБ | -71 |
-71 |
| Проникновение на 10000 Гц, дБ | -63 |
-60 |

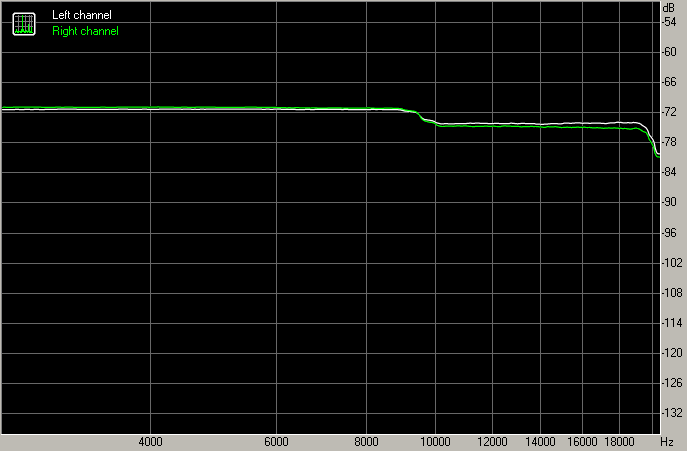

Интермодуляционные искажения (переменная частота)
Левый |
Правый |
|
| Интермодуляционные искажения + шум на 5000 Гц, | 0.02733 |
0.02837 |
| Интермодуляционные искажения + шум на 10000 Гц, | 0.02014 |
0.01927 |
| Интермодуляционные искажения + шум на 15000 Гц, | 0.01954 |
0.01789 |
Выводы

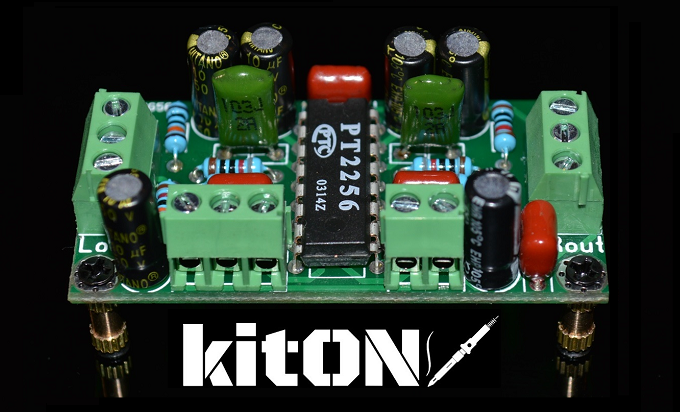

| Регулятор громкости PT2256 с использованием технологии CMOS, он специально разработан для использования
в аудио технике. Модуль оснащен двумя каналами, что делает его идеально подходящим как для моно, так и
для стерео аппаратуры. PT2256 обеспечивает функцию регулятора громкости, широкий диапазон частотных
характеристик и низкие общие гармонические искажения, что гарантирует высокую эффективность и надежность
работы
Резюме: бюджетный регулятор громкости, подойдет для радиолюбителей, с собственным проектом. Также может использоваться в бортовой сети автомобиля, что увеличивает универсальность данного модуля. Регулятор громкости можно приобрести у нас в магазине kit-amp.com. |
