После повышения качества силовых МОСФЕТ транзисторов и снижения их цены, огромная часть радиолюбителей начала задумываться о применении данных транзисторов в выходных каскадах усилителей. И если, первые «полевики» грешили некой замыленностью, то с развитием схем и самих приборов проблема качества звука начала постепенно уходить.
Также следует отметить несомненные преимущества полевых транзисторов перед биполярными:
1. ПТ выдерживает заметно большие импульсные нагрузки, а точнее перегрузки.
2. Отсутствие входных токов, в ряде случаев, позволяет значительно упростить раскачивающие каскады.
3. Параметры менее зависимы от температуры, к тому же у них большой линейный участок передаточной характеристики.

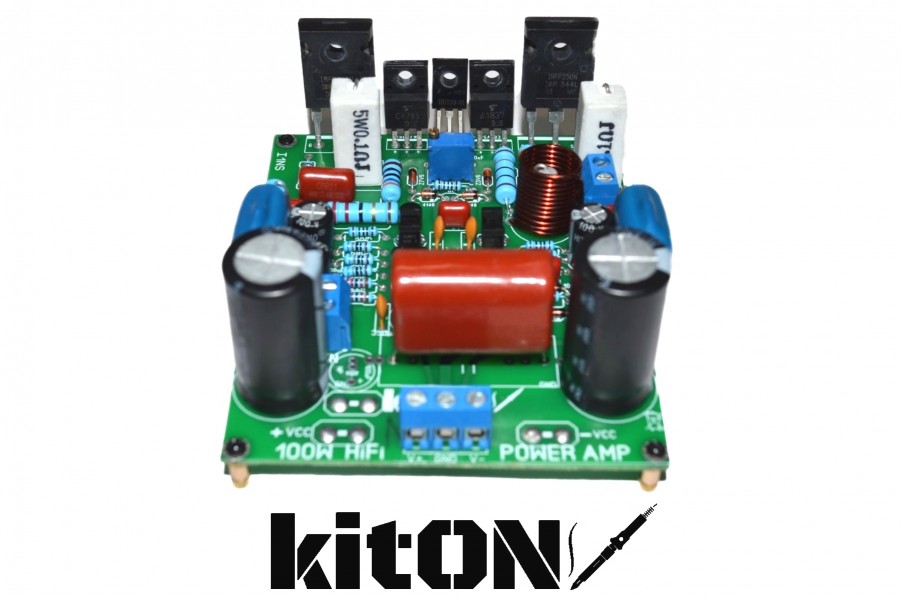

Усилитель собран на 1 паре квазикомплементарных выходных транзисторах IRFP250N (Демонтаж) с несимметричными предварительными каскадами, также модуль оснащен схемой термостабилизации и регулировки тока покоя.
При использовании 8 Ом акустики, напряжение питания можно поднять до 45-50В для получения эквивалентной мощности при 4 Ом.
Модуль прост в настройке и требует только выставления тока покоя, в зависимости от напряжения питания. Оптимальным током покоя выходного каскада является 60-120мА, что приблизительно, равняется 100-200мА по питанию модуля в целом. Для регулировки тока покоя закорачивается вход, отключается нагрузка, включается амперметр в разрыв одного из плеч питания и с помощью подстроечного резистора на плате выставляется необходимое значение, после чего нужна пауза 5-10мин. для прогрева радиатора. Следует ориентироваться именно на приемлемую температуру радиатора (+ запас для закрытого корпуса).
Для пассивного охлаждения при напряжении питания близкого к максимальному, требуется радиатор не менее 750кв.см
Субъективно, усилитель порадовал качеством звучания, может быть использован для любой акустики, подходящей по мощностным параметрам и рассматриваться как альтернатива усилителям на микросхемах.
Модуль можно рекомендовать для построения высококачественного усилителя мощности, а также для знакомства с полевыми транзисторами на выходе.
Также следует отметить несомненные преимущества полевых транзисторов перед биполярными:
1. ПТ выдерживает заметно большие импульсные нагрузки, а точнее перегрузки.
2. Отсутствие входных токов, в ряде случаев, позволяет значительно упростить раскачивающие каскады.
3. Параметры менее зависимы от температуры, к тому же у них большой линейный участок передаточной характеристики.
Усилитель собран на 1 паре квазикомплементарных выходных транзисторах IRFP250N (Демонтаж) с несимметричными предварительными каскадами, также модуль оснащен схемой термостабилизации и регулировки тока покоя.
При использовании 8 Ом акустики, напряжение питания можно поднять до 45-50В для получения эквивалентной мощности при 4 Ом.
Модуль прост в настройке и требует только выставления тока покоя, в зависимости от напряжения питания. Оптимальным током покоя выходного каскада является 60-120мА, что приблизительно, равняется 100-200мА по питанию модуля в целом. Для регулировки тока покоя закорачивается вход, отключается нагрузка, включается амперметр в разрыв одного из плеч питания и с помощью подстроечного резистора на плате выставляется необходимое значение, после чего нужна пауза 5-10мин. для прогрева радиатора. Следует ориентироваться именно на приемлемую температуру радиатора (+ запас для закрытого корпуса).
Для пассивного охлаждения при напряжении питания близкого к максимальному, требуется радиатор не менее 750кв.см
Субъективно, усилитель порадовал качеством звучания, может быть использован для любой акустики, подходящей по мощностным параметрам и рассматриваться как альтернатива усилителям на микросхемах.
Модуль можно рекомендовать для построения высококачественного усилителя мощности, а также для знакомства с полевыми транзисторами на выходе.
Измерения | |
Напряжение питания двухполярное | -43В...0...+43В |
Нагрузка | 4 Ом |
Мощность максимальная, Вт | 138 |
Мощность при тестировании, Вт | 80 |
Ток покоя | 150mA |
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ | +0.02, -0.16 |
Уровень шума, дБ (А) | -107,1 |
Динамические диапазон, дБ (А) | 107,1 |
Гармонические искажения, % | 0,0430 |
Гармонические искажения + шум, дБ(A) | -65,2 |
Интермодуляционные искажения + шум, % | 0,0400 |
Интермодуляции на 10 кГц, % | 0,0520 |
Страница Измерений | |
Общие характеристики | |
Вес, кг | 0,106 |
Выходные транзисторы | IRFP250N |
Класс усилителя | AB |
Количество каналов | mono |
Напряжение питания, максимальное (двухполярное/постоянное) DC | 40V |
Напряжение питания, минимальное (двухполярное/постоянное) DC | 20V |
Размер модуля ДхШхВ, мм | 90x76x35 |
