Собранный и проверенный модуль усилителя в классе А - JLH1969 на современной элементной базе. Не смотря на простой дизайн и минимум компонентов, данный усилитель по прежнему в «топе» решений для качественного звука и будет находиться там, пока на смену транзистору не придет принципиально новый и более качественный прибор.
Данный усилитель обладает превосходным и кристально чистым качеством звука. Многие сравнивают его с ламповыми усилителями, тем не менее бас у JLH1969 существенно лучше. Обязательным условием является наличие массивного радиатора при пассивном охлаждении (не менее 1500 кв.см.), который можно уменьшить в случае применения принудительного обдува.
Настройка усилителя очень проста и сводится к:
выставлению тока покоя (рекомендуется около 1,2А) с помощью много оборотистого потенциометра “KT-2”, при этом не забываем закоротить вход;
выставлению выходного напряжения (до выходного конденсатора), равного половине напряжения питания с помощью много оборотистого потенциометра “KT-1”.
Напряжение питания --- 12В...35В
Выходная мощность --- 10...15Вт
Ток покоя --- 0,3...1,8А. (рекомендованное 1,2А)
THD 0,09% / 4 Оhм
Встроенная защита - Нет
Класс усилителя A
Количество каналов mono
Коэфициент усиления 25
Мощность на 4 Ohm 15W
Напряжение питания, максимальное (постоянное) DC 35V
Напряжение питания, минимальное (постоянное) DC 12V
Размер 100х73mm
Сопротивление нагрузки 4/6/8 Ohm
Ток блока питания, не менее 2A

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо
Captcha

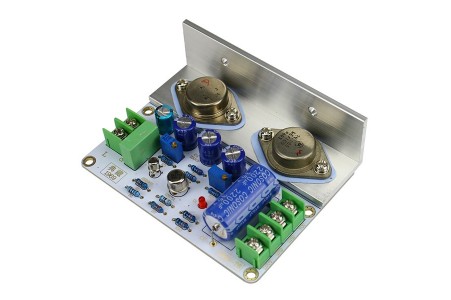

JLH1969, усилитель А класс (2N3055)

  • Производители CHINA
  • Код Товара: AA0JLH69C-01
  • Наличие: В наличии
  • 520.00грн.
